OADM (Optical Distribution Module) este un dispozitiv optic utilizat pentru releul și multiplexarea legăturilor de fibră optică unidirecțională (legături de fibră optică unidirecțională) și are următoarele avantaje:
1. Flexibilitate ridicată: OADM poate adăuga sau șterge canale după cum este necesar pentru a realiza configurarea la cerere.
2. Pierdere scăzută: Pierderea de inserție a OADM este mică și nu va avea un impact prea mare asupra sistemului.
3. Avantaj evident de preț: În comparație cu alte echipamente optice, prețul OADM este mai mic.
OADM este utilizat pe scară largă în centrele de date, comunicațiile la distanță scurtă, rețelele cu lățime de bandă limitată, rețelele cu zonă largă, fibră până la domiciliu și alte domenii.
În centrele de date, OADM este adesea folosit pentru legăturile de fibră optică între rafturi și săli de calculatoare pentru a îmbunătăți fiabilitatea și flexibilitatea rețelei interne a centrului de date.
În comunicațiile cu rază scurtă, OADM este utilizat în „ultimul mile” al canalelor de fibră optică pentru a multiplexa semnale înainte de distribuirea terminalelor.
În rețelele cu lățime de bandă limitată, OADM poate fi utilizat într-o varietate de aplicații, cum ar fi televiziunea digitală, conferințe video, monitorizarea securității etc.
În rețelele cu zonă extinsă, OADM este utilizat ca releu pentru comunicațiile prin fibră optică pentru a asigura calitatea transmisiei semnalului și securitatea datelor.
În aplicațiile de fibră până la domiciliu, OADM este utilizat pentru a împărți semnalele optice în fluxuri diferite pentru a obține acces eficient în bandă largă.

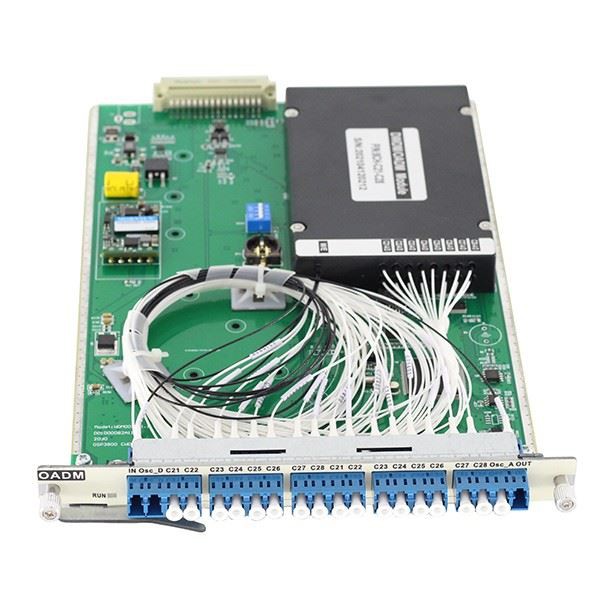

Funcţie
- Multiplexoare optice pasive Add/Drop DWDM
- Obțineți 2/4/8 canale de adăugare și eliminare
Repere
- Suportă adăugarea și eliminarea canalelor 2/4/8
- Plug and play: nu necesită configurare
- Produs ecologic: complet pasiv, nu are nevoie de energie și nu are nevoie de răcire
- Pierdere redusă de inserție
- Pierdere maximă de inserție 2CH Mai mică sau egală cu 1,5 dB
- Pierdere maximă de inserție 4 CH Mai mică sau egală cu 3 dB
- Pierdere maximă de inserție 8CH Mai mică sau egală cu 4,5 dB
- Izolare mare a canalului
- Izolare adiacentă Mai mare sau egală cu 25 dB
- Izolare neadiacentă Mai mare sau egală cu 35 dB
Modulele DWDM OADM sunt disponibile în configurații cu o singură parte (Est sau Vest) și cu două părți (Est și Vest). Cu unitățile MUX/DEMUX corespunzătoare plasate la fiecare capăt al unei legături optice, mai multe canale de date pot fi combinate și transmise printr-un trunchi de fibră monomod. Modulele pasive OADM pot adăuga sau elimina 2, 4, 8 canale de date în orice punct de-a lungul trunchiului.
Parametru de performanță
|
Parametru |
Specificație |
Unitate |
|||
|
Lungimea de undă a canalului |
Grila ITU |
Nm |
|||
|
Spațierea canalelor |
100 GHz |
Ghz |
|||
|
Canal |
2 |
4 |
8 |
|
|
|
Banda de trecere a canalelor |
＞ 0.3 |
Nm |
|||
|
Pierderea de inserție Planeitatea |
＜0.5 |
Db |
|||
|
Pierdere de inserție |
În—Renunțare/Adăugare |
＜0.9 |
＜1.5 |
＜3 |
(dB) |
|
În---out |
＜1.5 |
＜3.0 |
＜4.5 |
(dB) |
|
|
Izolarea canalului |
Adiacent |
25 |
Db |
||
|
Neadiacent |
35 |
Db |
|||
|
Pierdere dependentă de polarizare |
<0.1 |
Db |
|||
|
Directivitate |
>50 |
Db |
|||
|
Pierdere de returnare |
>45 |
Dbm |
|||
|
Manevrarea puterii maxime |
26 |
Mw |
|||
|
mărimea |
Modulul OADM |
191 (W) x 253 (D) x 20 (H) |
milimetru |
||
Lista canalelor:
|
Canal |
Pe ITUGscapa in C-Bși |
Canal |
Pe ITUGscapa in C-Bși |
||
|
|
Frecvență (THz) |
lungime de unda (nm) |
|
Frecvență (THz) |
lungime de unda (nm) |
|
C21 |
192.1 |
1560.61 |
C41 |
194.1 |
1544.53 |
|
C22 |
192.2 |
1559.79 |
C42 |
194.2 |
1543.73 |
|
C23 |
192.3 |
1558.98 |
C43 |
194.3 |
1542.94 |
|
C24 |
192.4 |
1558.17 |
C44 |
194.4 |
1542.14 |
|
C25 |
192.5 |
1557.36 |
C45 |
194.5 |
1541.35 |
|
C26 |
192.6 |
1556.55 |
C46 |
194.6 |
1540.56 |
|
C27 |
192.7 |
1555.75 |
C47 |
194.7 |
1539.77 |
|
C28 |
192.8 |
1554.94 |
C48 |
194.8 |
1538.98 |
|
C29 |
192.9 |
1554.13 |
C49 |
194.9 |
1538.19 |
|
C30 |
193.0 |
1553.33 |
C50 |
195.0 |
1537.40 |
|
C31 |
193.1 |
1552.52 |
C51 |
195.1 |
1536.61 |
|
C32 |
193.2 |
1551.72 |
C52 |
195.2 |
1535.82 |
|
C33 |
193.3 |
1550.92 |
C53 |
195.3 |
1535.04 |
|
C34 |
193.4 |
1550.12 |
C54 |
195.4 |
1534.25 |
|
C35 |
193.5 |
1549.32 |
C55 |
195.5 |
1533.47 |
|
C36 |
193.6 |
1548.51 |
C56 |
195.6 |
1532.68 |
|
C37 |
193.7 |
1547.72 |
C57 |
195.7 |
1531.90 |
|
C38 |
193.8 |
1546.92 |
C58 |
195.8 |
1531.12 |
|
C39 |
193.9 |
1546.12 |
C59 |
195.9 |
1530.33 |
|
C40 |
194.0 |
1545.32 |
C60 |
196.0 |
1529.56 |
