Odată cu aplicarea sistemelor de distanță lungă din ce în ce mai extinsă, EDFA auto-dezvoltat de acces în etapă intermediară (MSA) al companiei noastre, EDFA de acces la nivel mediu (MSA) EDFA poate rezolva eficient pierderile de inserție cauzate de DCM și OADM, pot compensa DCM și benzi OADM. Pierderea de inserție rezultată reduce degradarea suplimentară a sistemului OSNR.
Funcţie
● Amplificare generală a semnalului optic în bandă C
● Acoperă intervalul de lungimi de undă de 1528 ~ 1565nm
● Sisteme de sprijin pentru realizarea transmisiei cu repetitor radio cu secțiuni transversale diferite
A evidentia
● Gamă largă de lungimi de undă de operare: 1528nm~1565nm
● Cifra de zgomot redus: de tip 5dB
● Planeitate excelentă a câștigului
● Mai multe moduri de operare:
Câștig ajustabil AGC
Ieșirea APC este reglabilă
Tensiune ACC reglabilă
● Acces la mijloc pentru DCM sau OADM
● Compensați pierderea de inserție introdusă de DCM
● Reduceți degradarea suplimentară a sistemului OSNR
● Canal OSC opțional pentru management de la distanță
● Port MON, putere optică de monitorizare on-line și OSNR
Modelele EDFA cu acces la mijlocul etapei (MSA) includ un port suplimentar pentru stadiul mediu proiectat pentru inserarea unei unități de gestionare a compensației dispersiei (DCM) fără pierderea de inserție inerentă.
Designul acestor modele maximizează beneficiile DCM pentru a crește flexibilitatea implementării. Noile opțiuni de plasare necesită mai puține amplificatoare în legătură și pot deschide ușa către aplicații care nu erau posibile cu tehnologia mai veche.
Performanţă
|
Parametru |
Min. |
Tipical |
Max. |
Unitate |
|
|
Lungimea de undă de operare |
1528 |
|
1565 |
nm |
|
|
Putere de iesire |
|
|
22 |
dBm |
|
|
Câştig |
8 |
|
33 |
dB |
|
|
Putere de intrare |
BA |
-10 |
|
Max.Output -Gain |
dBm |
|
PA/LA |
（Intrare max.-29） |
|
Max.Output -Gain |
||
|
Figura de zgomot |
|
5.0 |
|
dB |
|
|
Câștigă planeitatea |
|
1.0 |
|
dB |
|
|
Pragul de intrare |
-34 |
|
Poate fi ajustat |
dBm |
|
|
Pierderea dependenței de polarizare |
|
|
0.3 |
dB |
|
|
Câștig de dependență de polarizare |
|
|
0.4 |
dB |
|
|
Dispersia mod de polarizare |
|
|
0.5 |
ps |
|
|
Scurgeri de putere a pompei |
|
|
-29 |
dBm |
|
|
Pierdere de returnare |
45 |
|
|
dB |
|
|
Dimensiunea EDFA |
191 (W) x 253 (D) x 20 (H) |
mm |
|||
|
Mediu inconjurator |
Temperatura de Operare |
-10 grade ~ 60 de grade |
grad |
||
|
Temperatura de depozitare |
-40 grade ~ 80 de grade |
grad |
|||
|
Umiditate relativă |
5% ~ 95% fără condensare |
|
|||
|
Consumul de energie |
Mai mic sau egal cu 15 |
W |
|||

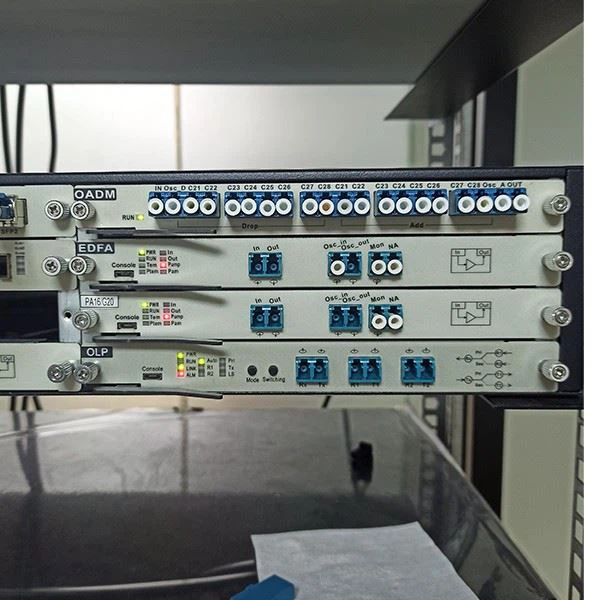

Platformă de transmisie inteligentă de mare capacitate, șasiu seria HT6000
