Cablul MPO Fiber Patch este terminat cu conector MPO la ambele capete. Cablurile de cablu/trunchi MPO Patch conectează modulele MPO împreună ca o legătură permanentă. Cablurile de cablu/trunchi Patch sunt disponibile cu fibre de 12, 24, 48, 60, 72,96,144. Suport viteze de până la 10/40/100Gbps soluții de centru de date. Ele sunt de obicei adoptate pentru a interconecta casete, panouri sau robuste MPO fan-out-uri, și pentru a facilita desfășurarea rapidă de înaltă densitate coloana vertebrală cablare în centrele de date și alte medii de înaltă fibră. În plus, MPO oferă, de asemenea, multă flexibilitate și comoditate odată ce trebuie să schimbați stilul conectorului în panourile de patch-uri. În loc să schimbați conectorul de pe trunchiul cablului, instalați doar o casetă nouă cu noul stil de conector pe partea de conectare încrucișată a panoului de patch-uri.
Caracteristici produs
● Pierdere redusă de inserție cu până la 50%
● Durabilitate ridicată
● Stabilitate la temperatură ridicată
● Schimbabilitate bună
● Conector US Conec MTP®, conector premium Senko MPO Plus, conector de fibră 4,8,12 și 24
rezilieri și ansambluri
● Corning® Curbă clară® fibră multimodală, SMF-28® Ultra Optical Fiber
● Os2, OM3, OM4 clase de fibre (OM1 și OM2 disponibile)
● 0.35dB Elite low loss MTP/MPO conector ca, pierdere de retur mare
● Versiuni standard de 0.6/0.75dB
● Fabrica terminat și testat, soluție economică pentru masa de terminare a fibrei
● Permiteți migrarea ușoară de la 10GbE la 40GbE sau 100GbE
● Tragerea ochilor este oferită ca o opțiune pentru a proteja capetele fibrelor în timpul instalării
● Cablu rotund robust, cablu oval și opțiuni de panglică goale disponibile
● Carcase cu coduri de culoare disponibile pentru a diferenția tipul de fibră, tipul de lustruire și/sau gradul de conector
● Bun în repetabilitate și schimb
Specificatii
Parametrii | Unitate | Valorile |
Mod fibră optică | - | OM4 (OM3) 50/125μm |
Tip polonez | - | UPC la UPC |
Pierdere a inserstion | Db | 0.35dB Max (0.15dB Typ.) |
Atenuare la 850nm | dB/km | ≤2.3 |
Jachetă OD | Mm | 3.0 |
Încărcare a tensiilor de instalare | N | 100 |
Temperatura | ℃ | -10 ~ +70 |
Undă | Nm | 850/1300 |
Rază minimă de îndoire | Mm | 7.5 |
Pierdere retur | Db | ≥20 |
Atenuare la 1300nm | dB/km | ≤0.6 |
Jachetă de cablu | - | LSZH |
Sarcină de tracțiune pe termen lung | N | 50 |
Temperatura de depozitare | ℃ | -40 ~ +85 |
Elemente spec. | Mod unic (APC 8 grade lustruit) | Multimod (PC Poloneză plată) |
Pierdere a inserției (MPO) (IEC 61300-3-34) | Pierdere standard: ≤0.75dB(max), ≤0.35dB(Tipic) Pierdere super scăzută: ≤0.35dB(max), ≤0.20dB(Tipic) | Pierdere standard: ≤0.6dB(max), ≤0.35(Tipic) Pierdere super scăzută: ≤0.35dB(max) , ≤0.20dB(Tipic) |
Pierdere a returului (MPO) | ≥60dB(lustruire 8degree) | ≥25dB |
Durabilitate | <0.3dbtypical ="" change,="" 200=""> | |
Interschimbabilitate | ≤0.2dB | |
Rezistența la tracțiune | >70N | |

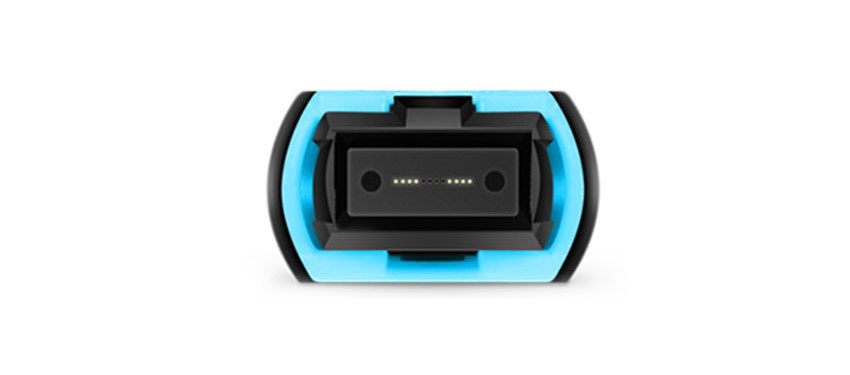

Tipuri de conectori MPO
Toleranță lungime
Lungime totală(L)(m) | lungimea toleranței(cm) |
0<><> | +5/-0 |
1<><> | +10/-0 |
10<><> | +15/-0 |
40<> | +0,5% x L/-0 |
Pre-terminat MPO Tehnologie-Polaritate
Polaritate fibră optică:
O legătură optică tipică necesită două fibre optice pentru a finaliza întregul proces de transmisie. De exemplu, modulul optic include capătul de primire și capătul de transmisie
Capetele de recepție și transmitere trebuie să fie interconectate, iar potrivirea capătului de trimitere (TX) la capătul de recepție (Rx) la ambele capete ale unei legături de fibră optică se numește polaritate.
Pentru sistemele de cablare pre-terminate, de înaltă densitate, ar fi conexiunile MPO/MTP, trebuie abordate problemele de polaritate.
Cabluri patch-uri de fibră optică
Fibra de patch-uri optice cablu este produsul de bază al sistemului de cablare de rețea. Acesta este format din cablu optic din fibră optică și ambele se termină cu conectori optici din fibră optică.
Faq:
Î: HTF poate oferi jumper fibra in diferite culori?
R: Da, putem.
Î: este controlul calității?
R: Avem QC în timpul producției și înainte de ambalare. Am lucrat pentru a furniza produse calificate, servicii de înaltă calitate pentru parteneri.
Î: Pot avea o comandă eșantion pentru acest produs?
R: Da, salutăm comanda eșantionului pentru a testa și verifica calitatea. Probele mixte sunt acceptabile.
Î: Sunteți societate comercială sau producător?
R: Suntem fabrica. Avem propriul departament de vânzări și echipa de servicii post-vânzare.
Î: Care este diferența dintre MTP și MPO?
R: MTP este numele de marcă USConec MPO pe care le folosim. Termenii sunt interschimbabili.
