Odată cu dezvoltarea diversificată aproduse transceiver cu fibră optică, metodele lor de clasificare sunt și ele diferite, dar există o anumită corelație între diferitele metode de clasificare.
După rata

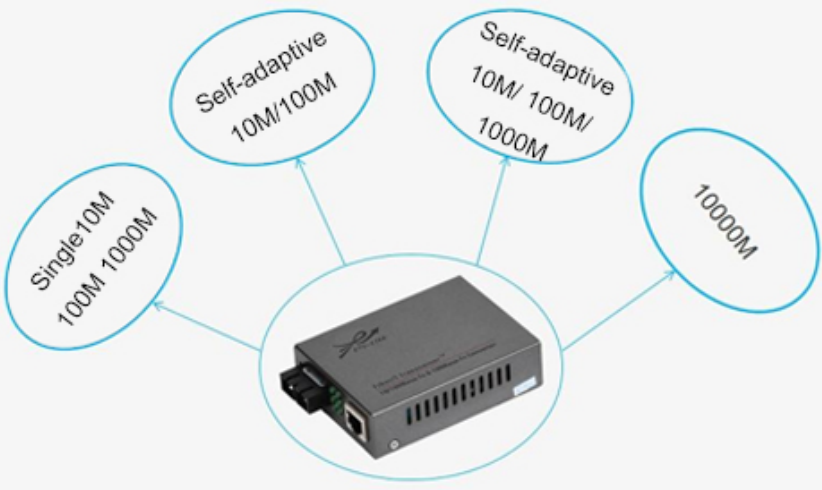

Poate fi împărțit în emițătoare-recepție cu fibră optică de 10M, 100M, 1000M, 10G, adaptive 10/100m, transceiver cu fibră optică adaptive 10/100/1000m.
Majoritatea produselor unice de emițător-recepție 10M, 100M și 1000M funcționează în stratul fizic, unde produsele transceiver lucrează bit cu bit pentru a transmite date.
Acest mod de redirecționare are avantajele vitezei de redirecționare rapidă și întârziere redusă și este potrivit pentru legătura cu rată fixă. În timp ce transceiverele cu fibră optică 10/100M și 10/100/1000M funcționează la nivelul de legătură de date și utilizează mecanismul de stocare și redirecționare. În acest fel, fiecare pachet primit de mecanismul de redirecționare ar trebui să-și citească adresa MAC sursă, adresa MAC de destinație și taxa de rețea de date, iar pachetul va fi redirecționat după finalizarea verificării redundanței ciclice CRC.
Modalitatea de stocare și redirecționare a beneficiilor poate preveni transmisia de cadre greșite în rețea, ocupă resurse valoroase de rețea, dar este, de asemenea, o modalitate bună de a preveni pierderea pachetelor din cauza congestionării rețelei, atunci când saturația legăturii de date poate stoca și transmite nu va fi capabil să redirecționeze date în memoria cache din transceiver (în primul rând, așteptați redirecționarea rețelei inactive. Acest lucru nu numai că reduce posibilitatea de conflict de date, dar asigură și fiabilitatea transmisiei datelor. Prin urmare, 10/100M și 10/100/1000M optice Emițătoarele-recepția cu fibră sunt potrivite pentru lucrul pe legătura cu rată variabilă.
După modul de lucru să se împartă
După cum sa menționat mai sus, poate fi împărțit în transceiver cu fibră optică care lucrează la nivelul fizic și transceiver cu fibră optică care lucrează la nivelul de legătură de date.
Poate fi împărțit în transceiver cu fibră optică de tip desktop (independent) și transceiver cu fibră optică de tip rack. Transceiver-ul cu fibră optică de tip desktop este potrivit pentru un singur utilizator (și transceiver-ul de putere încorporat și transceiver-ul extern de putere), astfel încât să îndeplinească conexiunea superioară a unui singur comutator pe coridor. Transceiver-ul cu fibră rafting este potrivit pentru convergența multi-utilizator. De exemplu, camera centrală de calculatoare a comunității trebuie să îndeplinească conexiunea superioară a tuturor comutatoarelor din comunitate. Utilizarea rack-ului este ușor de realizat gestionarea unificată și alimentarea unificată a tuturor transceiver-urilor modulare cu fibră.
Împărțiți prin fibră optică
Poate fi împărțit în transceiver cu fibră multimod și transceiver cu fibră monomod. În funcție de fibra optică utilizată, transceiver-urile pot transmite diferite distanțe. Transceiver-urile multimode transmit de obicei între 2 și 5 kilometri, în timp ce transceiver-urile monomode pot acoperi intervale de la 20 la 120 de kilometri.
Trebuie subliniat faptul că puterea de transmisie, sensibilitatea de recepție și lungimea de undă ale emițătorilor-receptoare cu fibră optică în sine vor fi diferite din cauza distanțelor de transmisie diferite. De exemplu, puterea de transmisie a transceiver-ului cu fibră optică de 5 km este în general între -20 ~ -14dB, sensibilitatea de recepție este de -30dB și lungimea de undă de 1310nm este folosit. În timp ce puterea de transmisie a transceiverelor cu fibră optică de 120 km este în cea mai mare parte între -3 ~ 0dB, sensibilitatea de recepție este mai mică de -36dB și se utilizează lungimea de undă de 1550nm.
Împărțiți la numărul de fibre optice
Poate fi împărțit în transceiver cu o singură fibră și dublutransceiver cu fibră. După cum sugerează și numele, un dispozitiv cu o singură fibră poate economisi jumătate din fibra optică, adică datele pot fi primite și trimise pe o singură fibră optică, ceea ce este foarte util în locurile în care resursele de fibră sunt limitate. Astfel de produse adoptă tehnologia multiplexării prin diviziune a lungimii de undă, care utilizează în principal lungimile de undă de 1310nm și 1550nm pentru transmisia pe distanțe scurte (0-60km) și 1490nm și 1550nm pentru transmisia pe distanțe lungi (60km-120km). Odată cu utilizarea din ce în ce mai mare a transceiver-urilor cu o singură fibră optică, produsele au devenit mature și stabile.
Împărțiți după sursa de alimentare
Poate fi împărțit în sursă de alimentare încorporată și sursă de alimentare externă. Sursa de alimentare în comutație încorporată este o sursă de alimentare de clasă purtător, în timp ce sursa de alimentare cu transformator extern este utilizată mai ales în echipamentele civile. Avantajul celui dintâi este că poate suporta tensiunea de alimentare ultra-largă, poate realiza mai bine reglarea tensiunii, filtrarea și protecția puterii echipamentelor și poate reduce punctele de defecțiune externe cauzate de contactul mecanic. Avantajul acestuia din urmă este dimensiunea redusă a echipamentului, gestionarea centralizată 14-slot rack și prețul mic.
În plus, din tipul de tensiune de alimentare a echipamentului, există AC 220V, 110V, 60V; DC -48V, 24V etc.
Apăsați pe managementul rețelei pentru a împărți
Poate fi împărțit în emițător-receptor cu fibră optică de tip tub de rețea și tip tub fără rețeatransceiver cu fibră optică.Odată cu dezvoltarea rețelei care va fi operabilă și gestionabilă, majoritatea operatorilor speră că toate echipamentele din rețeaua lor pot fi gestionate de la distanță. Produsele transceiver cu fibră optică, cum ar fi comutatoarele și routerele, se dezvoltă treptat în această direcție. Transceiverele cu fibră optică cu management de rețea pot fi, de asemenea, subdivizate în managementul rețelei locale și managementul rețelei client. Transceiver-urile cu fibră optică care pot fi gestionate la capătul biroului sunt în principal produse de tip rack, care adoptă în cea mai mare parte structura de management master-slave, adică un modul de gestionare a rețelei master poate seria N module de gestionare a rețelei slave și fiecare gestionare a rețelei slave. Modulul sondajează în mod regulat informațiile de stare ale tuturor transceiver-urilor cu fibră optică de pe sub-rack-ul său și le transmite modulului principal de gestionare a rețelei. Pe de o parte, modulul principal de gestionare a rețelei trebuie să interogheze informațiile de gestionare a rețelei pe propriul rack, iar pe de altă parte, trebuie să colecteze toate informațiile din sub-rack, apoi să le rezume și să le trimită în rețea. server de management.
