100G este disponibil într-o varietate de forme de ambalare, inclusiv CFP /CXP și QSFP28. Printre aceste diferite forme de ambalare 100G,QSFP28transceiverul optic a devenit principala metodă de ambalare pentru rețelele 100G datorită avantajelor lor, cum ar fi densitatea ridicată a porturilor, consumul redus de energie și costurile reduse. Ne vom concentra pe patru tipuri de transceivere optice QSFP28 100G în acest articol.
1) 100G-QSFP28-SR4
Transceiverele optice 100G-QSFP28-SR4 sunt transceivere optice paralele 100G.QSFP28transceiverele optice full duplex oferă patru canale independente de transmisie și recepție, fiecare funcție fiind capabilă să funcționeze de 25 Gbps la 100 de metri de OM4 MMF, pentru o rată totală de date de 100 Gbps.

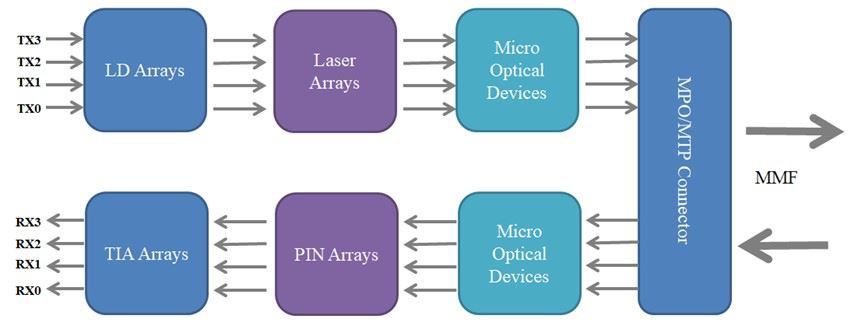

Când transceiverul optic 100G-QSFP28-SR4 transmite semnale la capătul de transmisie, semnalele electrice sunt convertite în semnale optice de către matricea laser și apoi transmise în paralel prin fibra multimodă panglică, iar când ajunge la capătul de recepție, matricea detectorului foto convertește semnalele optice paralele în semnale electrice paralele
2) 100G- QSFP28-LR4
Transceiverul optic 100G- QSFP28-LR4 este utilizat în general cu un singur mod LCcabluri de patch-uri de fibră optică, iar distanța maximă de transmisie poate ajunge la 10 km.

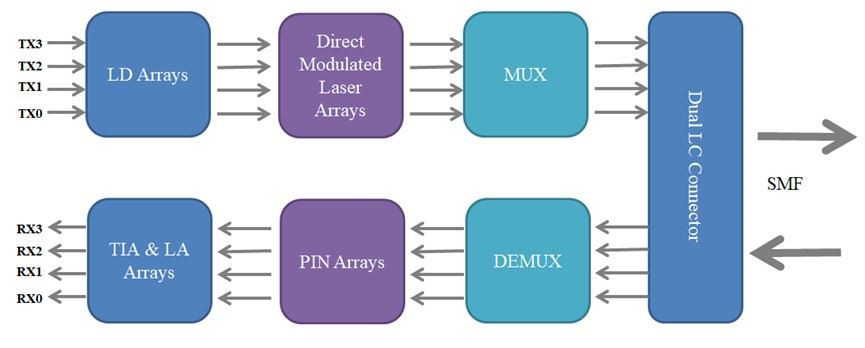

Transceiverul optic 100G- QSFP28-LR4 convertește patru semnale electrice de 25 Gbps în patru semnale optice LAN WDM, care sunt apoi multiplexate într-un singur canal pentru transmisia optică 100G. La capătul recepției, modulul de-multiplexează intrarea optică 100G în semnale optice LAN WDM cu 4 căi, apoi le transformă în canale electrice de ieșire cu 4 căi.
3) 100G- QSFP28-CWDM4
Cu o rată de transmisie de 103,1 Gbp, transceiverul optic QSFP28 CWDM4 este utilizat în principal în aplicații de calcul și tranzacționare de înaltă frecvență și costă semnificativ mai mult decât transceiverul optic QSFP28 PSM4.
Prin tehnologia de multiplexare a diviziunii lungimii de undă grosiere (CWDM), transceiverul optic QSFP28 CWDM4 multiplexează patru lungimi de undă - 1270nm, 1290nm, 1310nm și 1330nm - pe o fibră monomodală pentru transmisie.
4) 100G- QSFP28-PSM4

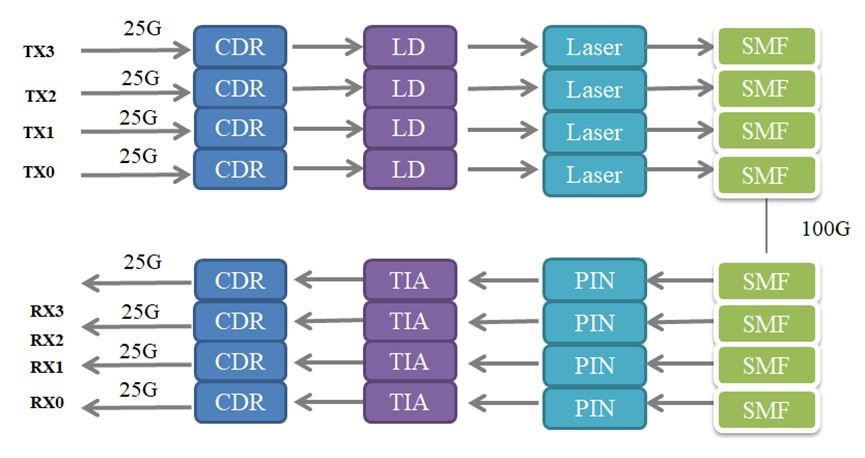

Transceiverul optic QSFP28 PSM4 este un produs de mare viteză și putere redusă, conceput pentru interconectări optice în aplicațiile de comunicații de date. Acesta respectă specificațiile interfeței optice PSM4 MSA, are un factor de formă QSFP interschimbabil la cald, diagnosticare digitală încorporată și un total de patru canale independente full-duplex cu rate de date de până la 25,78 Gbps pe canal.
Transceiverul optic QSFP28 PSM4 este utilizat în principal în aplicații Ethernet 40G și 100G. Modulul cu lățime de bandă mare suportă legături optice de 100 GbE prin fibră single-mode.
