Un splitter este o componentă a unei rețele PON și este un dispozitiv pasiv care conectează OLT la ONU. Funcția sa este de a distribui datele pe link-ul în jos și de a concentra datele pe link-ul în sus. Splitter-ul are o interfață optică uplink și mai multe interfețe optice downlink. Semnalele optice care provin de la interfața optică pe legătura în sus sunt distribuite către toate interfețele optice pe legătura în jos pentru transmisie, iar semnalele optice care provin de la interfața optică pe legătura în jos sunt agregate la singura interfață optică pe legătura în sus pentru transmisie. Numai când semnalul optic este transferat de la interfața optică uplink la interfața optică downlink, puterea/puterea optică a semnalului optic va scădea și același lucru se aplică și atunci când se transferă de la interfața optică downlink la interfața optică uplink. Puterea semnalului optic poate fi aceeași sau diferită de la o interfață optică downlink la alta.
Principiul de funcționare al splitterului
În fibrele optice monomodale care conduc semnale optice, energia luminii nu este concentrată în întregime în miez pentru a se propaga, o cantitate mică este propagată prin placarea aproape de miez, în două fibre cu nucleele suficient de apropiate, câmpul de mod al lumina transmisă într-o fibră poate pătrunde în cealaltă fibră, iar semnalul optic este redistribuit în cele două fibre.
Tipuri de splitter
Splitterele sunt împărțite în două categorii principale în funcție de procesul de fabricație: FBT (divizor de fascicul conic fuzionat) și PLC (divizor de putere cu ghid de undă plan).
Tehnologia FBT constă în gruparea a două sau mai multe fibre împreună și apoi topirea și întinderea lor pe o mașină de tragere conică, monitorizând raportul de despicare a cuplării fiecărei fibre în timpul procesului de întindere, terminând topirea și întinderea după ce raportul de despicare atinge cerința, un capăt a fibrei este păstrată (restul este tăiat) ca intrare, iar celălalt capăt este folosit ca ieșire multiplă. Tehnica de întindere prin topire este utilizată în general atunci când rapoartele de despicare nu sunt egale.
Tehnologia de ghidare de undă optică plană se bazează pe tehnologia integrată optic, folosind un proces semiconductor pentru a produce dispozitive de ramificare a ghidului de undă optică, funcția de divizare se face pe un cip. tehnologia PLC produce un raport de divizare egal.

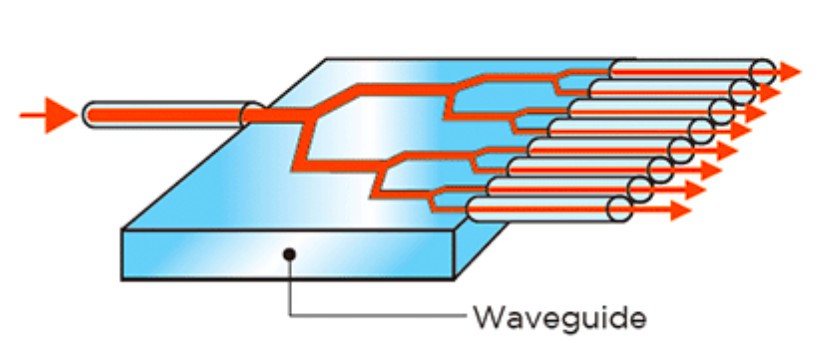

Principiul procesului de separare a fasciculelor de tip PLC
În funcție de domeniul de aplicare poate fi împărțit în: tip cutie, tip tavă, tip rack, montat pe perete etc.
Splitter-ul tip cutie este utilizat în principal în rack-ul ODF din camera serverului, cutia de transfer prin cablu etc.
ShenzhenHTFiturCo., Ltd. poate furniza splitter PLC în funcție de cerințele dumneavoastră, atât FBT, cât și tip PLC.
Suport 1x2, 1x4, 1x8, 1x12, 1x16, 1x32, 2x16, 2x32 etc.
Suport tub metalic, cutie ABS, cutie de inserție, pachet șasiu 1U.
