În general, cablurile și conectorii MPO pot fi utilizați în 3 moduri, care sunt Adaptoare MPO/MTP, Caseta MTP/MPO-LC, Panou de corecție MTP-LC Breakout, Transceiver cu interfață MTP/MPO, cabluri de deconectare MPO/MTP sunt o excepție pentru aceste metode.
1. Adaptoare MPO/MTP
Fiecare element MPO individual (portbagaj, adaptor, cablu de corecție) este clasificat după tip (A, B sau C) și contribuie la menținerea polarității necesare, astfel încât transmițătorul potrivit să comunice cu receptorul potrivit.

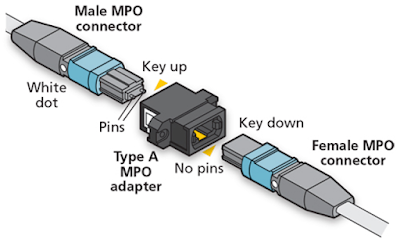

Dar când ne referim la sistemul end-to-end, standardele se referă la „metoda de conectivitate”, care poate fi și A, B sau C. Aceasta nu trebuie confundată cu tipul fiecărui element individual. O metodă de conectivitate A, B sau C corespunde numai tipului de cablu trunchi MPO.De exemplu, o conexiune cu metoda A pentru semnale paralele de la capăt la capăt va folosi 1 trunchi de tip A, 2 adaptoare de tip A, 1 cablu de tip A la un capăt și 1 cablu de tip B la celălalt capăt. Aici este prezentată o configurație de împerechere „key-up-key-down” pentru conectorii MPO. Această metodă este utilizată pentru a menține polaritatea fibrelor.
2. Casetă MTP/MPO-LC: Plug-and-Play pentru instalare rapidă
Modulele casetelor cu fibră MTP/MPO sunt echipate cu 12 sau 24 de fibre și au adaptoare LC, SC sau E2000 în partea din față și conector MTP/MPO în spate. Astfel, permite utilizatorilor să preia fibrele aduse de un cablu trunchi și să le distribuie pe un cablu LC duplex. Este o unitate închisă care găzduiește 8, 12 sau 24 de ventilatoare terminate din fabrică de fibră în interior. Caseta MTP/MPO permite implementarea rapidă a infrastructurii de centru de date de înaltă densitate și suportă depanare și reconfigurare îmbunătățite în timpul MAC-urilor.
3. Panoul de corecție MTP-LC Breakout: deschideți calea pentru migrarea 40/100G
Traficul de date continuă să accelereze, iar sistemele moștenite 10/25G sunt cu greu suficiente pentru el, ceea ce face ca migrarea la 40/100G de viteză mai mare să fie imperativă. 96-Panoul de corecție MTP-LC din fibră poate ajuta la efectuarea tranziției: utilizați cabluri MTP pentru a conecta comutatoarele dvs. de 40/100 Gb la porturile din spate ale panoului, apoi adăugați cabluri LC duplex pentru a conecta dispozitivele dvs. de 10 Gb la porturile frontale ale panoului de spargere. Acest panou de corecție MTP-LC este proiectat cu o placă detașabilă de gestionare a cablurilor în spate, simplifică eficient organizarea cablurilor trunchiului, facilitează instalarea și reduce dezordinea cablurilor.
4. Transceiver cu interfață MTP/MPO

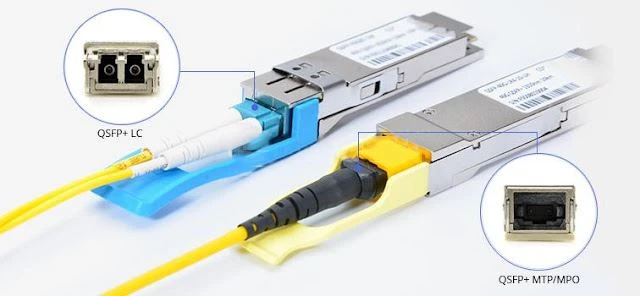

În prezent, pe piață sunt disponibile diverse transceiver 40G, dar în principal există două interfețe adoptate de 40G QSFP plus transceiver-MTP/MPO și LC. În general, transceiver-urile 40G QSFP plus cu interfață LC sunt utilizate pentru transmisia la distanță lungă prin fibră monomod (SMF), iar transceiver-urile QSFP plus cu interfață MTP/MPO sunt utilizate pentru transmisia la distanță scurtă prin fibră multimod (MMF). Cu toate acestea, pentru unele transceiver-uri 40G cu interfață MTP/MPO, cum ar fi 40GBASE-PLRL4 și 40GBASE-PLR4, pot suporta transmisie la distanță lungă prin SMF.
Reguli de conectare
Pot sugera câteva dintre regulile degetului mare atunci când luați în considerare conectarea cablurilor MPO/MTP și a zonelor de mai jos.
· Când creați o conexiune MPO, utilizați întotdeauna un conector tată și un conector mamă plus un adaptor MPO.
· Nu conectați niciodată un bărbat la un bărbat sau o femeie la o femeie.
Cu o conexiune mamă-mamă, miezurile de fibră ale celor doi conectori nu vor fi exact la aceeași înălțime, deoarece pinii de ghidare lipsesc.
Asta va duce la pierderi de performanță.O conexiune de bărbat la bărbat are rezultate și mai dezastruoase.
Acolo, știfturile de ghidare se lovesc de știfturile de ghidare, astfel încât să nu se stabilească niciun contact. Acest lucru poate deteriora și conectorii.
· Nu demontați niciodată un conector MPO - Pinii sunt greu de desprins de la un conector MPO și fibrele se pot rupe în timpul procesului.
