DWDM poate combina și transmite lungimi de undă diferite simultan în aceeași fibră. De exemplu, în cazul în care capacitatea de o singură fibră este de 2,5 GB / s, DWDM poate multiplex opt suporturi de fibră optică (OC) într-o singură fibră, care poate extinde capacitatea de fibră de la 2,5 GB / s la 20 GB / s. Configurațiile comune sunt 4, 8, 16, 32 și 40 de canale. În prezent, datorită DWDM, fibra unică poate transmite date la până la 400GB / s.
Sistemul actual DWDM poate oferi 16 / 20 val sau 32 / 40 val capacitate de transmisie unică fibră, până la 160 val, cu capacitatea de expansiune flexibilă. Se poate face uz pe deplin de resursele de lățime de bandă uriașă de fibră optică, astfel încât capacitatea de transmisie a unei fibre optice este de mai multe ori la zeci de ori mai mare decât cea a transmisiei cu o singură lungime de undă, care salvează foarte mult resursele de fibră optică și reduce costul de construcție linie.
Comparativ cu CWDM, DWDM cu o distanță de undă mai mare poate transporta 8-160 lungimi de undă pe o singură fibră, care este mai potrivit pentru transmiterea pe distanțe lungi. Cu ajutorul EDFA (amplificator de fibre dopat erbium), sistemul DWDM poate funcționa în mii de kilometri.
Comparativ cu 4G, 5g are nevoie de un modul optic de viteză mai mare, sistem de transmisie optică de capacitate mai mare, rețea mai flexibilă și o programare mai eficientă a straturilor optice. Aplicarea DWDM poate transporta mai multe lungimi de undă (canale) pe o singură fibră optică, ceea ce o face principalul mijloc de extindere a capacității rețelei de comunicații prin fibră optică. În sistemul DWDM, fiecare canal de lungime de undă transmite datele în mod transparent, fără nici o prelucrare a datelor canalului. Prin urmare, este convenabil să se extindă capacitatea prin creșterea numărului de căi de lungime de undă optică multiplexate. Acesta permite operatorilor să utilizeze pe deplin cablurile de rețea existente și să realizeze modernizarea și extinderea fără modificări majore sau înlocuirea rețelei existente.
DWDM: intervalul lungimii de undă este între 0,2 nm și 1,6 nm, iar intervalul lungimii de undă este relativ dens. Comparativ cu CWDM, are o capacitate mai mare, mai multe canale, suportă amplificarea optică EDFA și are o distanță de transmisie mai mare. Unul dintre avantajele cheie ale DWDM este că protocolul său și viteza de transmisie sunt independente. Rețeaua bazată pe DWDM poate utiliza protocolul IP, ATM, SONET / SDH și protocolul Ethernet pentru a transmite date, iar fluxul de date procesat este între 100MB / s și 2.5GB / s. În acest fel, DWDM rețea bazată poate transmite diferite tipuri de trafic de date la viteze diferite pe un canal laser. Din punctul de vedere al QoS, rețeaua bazată pe DWDM poate răspunde rapid cerințelor de lățime de bandă și modificărilor de protocol ale clienților într-un mod low-cost.
DWDM este o tehnologie de transmisie WDM de înaltă performanță pentru extinderea rețelei. Acesta utilizează lățimea de bandă uriașă a fibrei monomodale în zona cu pierderi reduse pentru a cupla lungimi de undă diferite de lumină într-o singură fibră pentru transmisie. Acesta poate oferi 4 ~ 44 canale de canal de transmisie cu o singură fibră optică, extinde în mod eficient capacitatea de comunicare a sistemului de rețea, monitorizează calitatea canalului în timp real, și verificați eroarea de rețea.

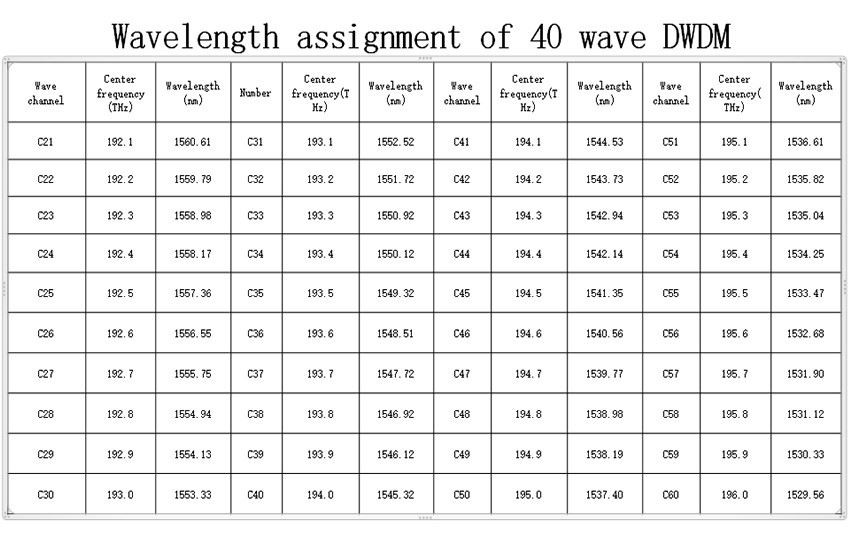

În prezent, tehnologia DWDM este utilizată în principal în rețelele de transmisie pe distanțe lungi, ar fi LAN și omul, care trebuie să extindă capacitatea de comunicare. DWDM poate oferi o spațiere a canalelor de 50 GHz (0,4 nm), 100 GHz (0,8 nm) sau 200 GHz (1,6 nm). Majoritatea sistemelor DWDM utilizează 100GHz și 50GHz. Utilizați pe deplin banda de pierdere scăzută a fibrei optice, crește capacitatea de transmisie a fibrei optice și faceți ca datele transmise printr-o fibră să crească de mai multe ori.
Transmisie bidirecțională duală/unică din fibră
În sistemul de fibre duale, aceeași lungime de undă este utilizată atât în direcțiile de transmisie, cât și în cele de recepție, iar aceeași lungime de undă poate fi reutilizată în ambele direcții.
Într-o singură fibră, transmițătorul folosește o lungime de undă, iar receptorul folosește o altă lungime de undă, astfel încât semnalele optice în două direcții nu pot comunica între ele la aceeași lungime de undă.
Se poate face uz pe deplin de resursele de lățime de bandă imens de fibră optică, astfel încât capacitatea de transmisie a unei fibre optice poate fi extins de mai multe ori la zeci de ori. Multiplexorul de diviziune a lungimii de undă densă DWDM include în principal portul canalului, portul liniei, portul de expansiune și portul de monitorizare. Acesta poate oferi diferite conector LC / SC / FC / st și UPC / APC moduri de măcinare.
Structura generală a sistemului DWDM include în principal:
Unitate optică de conversie a lungimii de undă (OTU);
Multiplexor de diviziune a lungimii de undă: demultiplexer / combinator (ODU / OMU);
Amplificator optic (BA / LA / PA);
Unitate de compensare a dispersiei (DCM)
Diferența dintre echipamentele CWDM WDM și echipamentele DWDM WDM
1. Spațierea canalelor --- diferența dintre frecvențele nominale ale purtătorului între două canale optice adiacente, care este utilizată în general pentru a preveni interferențele intercanale. Echipamentele CWDM WDM au o spațiere mai mare decât echipamentele DWDM WDM. Poate transmite 18 lungimi de undă într-o grilă spectrală de la 1270 nm la 1610 nm, iar spațierea canalelor este de 20 nm. Echipamentul DWDM WDM poate transmite 40, 80 sau mai multe lungimi de undă, iar spațierea canalelor poate fi de 0,8 nm (există, de asemenea, 1,6 nm și 0,4 nm).
2. Distanța de transmisie: deoarece lungimea de undă a DWDM este foarte integrată în procesul de transmisie a fibrei optice, echipamentele DWDM WDM pot transmite o distanță mai mare decât echipamentele CWDM WDM. În prezent, echipamentele CWDM WDM nu pot realiza transmisia la distanță infinită, iar distanța maximă de transmisie este de numai 160 km. Cu toate acestea, distanța de transmisie a echipamentelor DWDM WDM este mult mai mare decât cea a echipamentelor CWDM WDM.
3. Sistemul de modulare cu laser CWDM WDM echipamente are cerințe mai mici pe indicele tehnic laser, în general, folosind laser nerăcit; sistemul de echipamente DWDM WDM trebuie să utilizeze laser de răcire, iar laserul de răcire adoptă modul de reglare a temperaturii, care asigură că sistemul DWDM are o performanță mai bună, securitate mai mare și o durată de viață mai lungă, astfel încât Sistemul DWDM are o performanță mai bună, securitate mai mare și durată de viață mai lungă WDM consumă mai multă energie decât echipamentele CWDM WDM cu laser nerăcit.
4. Cost -- distribuția temperaturii sistemului de echipamente DWDM WDM este inegală într-o gamă largă de lungimi de undă, astfel încât costul de utilizare al sistemului de echipamente DWDM WDM este crescut atunci când tehnologia laser de răcire este utilizată pentru reglarea temperaturii. În plus, sistemele DWDM WDM sunt de obicei de patru până la cinci ori mai scumpe decât sistemele CWDM WDM. Cu toate acestea, odată cu popularitatea crescândă a multiplexoarelor de diviziune a lungimii de undă dense (DWDM), prețul modulelor optice DWDM este cu aproximativ 30% - 35% mai mic decât cel al modulelor optice CWDM.
Sistemul DWDM include, în general, două tipuri: una este componentele necesare înainte și după divizarea DWDM, ar fi EDFA, MUX / demux (multiplexer / demuplexer), celălalt este aplicarea DWDM, ar fi OADM (optica adăuga / picătură multiplexer), OXC (optic cross connect).
În prezent, DWDM dispune de următoarele echipamente:
(1) Amplificator optic, (2) terminal DWDM, (3) multiplexor de mufă optică, (4) crossover optic.
Tehnologia DWDM va oferi un sprijin puternic în videoconferință de înaltă definiție, monitorizare video de la distanță și NGN pentru a îmbunătăți lățimea de bandă de comunicare de putere. Cel mai mare avantaj al său este performanța ridicată și prețul scăzut. Diviziunea științifică și rezonabilă a serviciilor DWDM și SDH poate da un joc deplin avantajelor lor respective, reduce presiunea gestionării rețelei și de a îmbunătăți nivelul de funcționare și gestionare a comunicațiilor.
